一、行业痛点：复杂通风系统的“看不清”与“控不准”

矿井通风系统是矿山安全生产的生命线。随着开采深度增加、网络结构日趋复杂，传统基于静态图纸与人工经验的通风管理模式，已难以应对以下核心挑战：

数据割裂，缺乏模型化支撑：风机运行参数、传感器监测数据、通风阻力测定数据分散存储，缺乏统一的三维数值模型进行综合分析，导致通风系统状态无法被精确“画像”。

模拟缺位，方案调整风险高：巷道贯通、风机调频、火灾应急等重大工况变化，缺乏可靠解算工具进行预先推演，决策主要依赖经验，安全余量难以量化。

时效性差，动态响应滞后：井下风流状态随生产快速变化，传统测风周期长，无法实现实时感知与动态调节，对瓦斯积聚、风流短路等隐患响应迟缓。

上述问题直指矿井通风管理的本质需求——构建一个能够精确表征通风网络拓扑关系、动态映射风流状态、并支持复杂工况预演的智能决策分析平台。

二、系统定位：面向矿井通风全场景的专业数值分析平台

GinVent矿井三维智能通风决策分析系统，是金码软件（北京）有限公司基于十七年矿井通风仿真技术积累自主研发的专业级分析工具。系统以矿井通风网络解算算法为核心，以真三维图形平台为载体，实现了通风系统建模、解算、仿真、优化与数据融合的全流程覆盖。

系统已通过大量矿井实际工程数据验证，在巷道贯通、盘区通风系统调整等场景中，模拟数据与工程实施后实测数据高度吻合，具备直接指导现场决策的技术成熟度。

三、核心技术能力：从精确建模到智能决策

1. 高效率网络解算引擎：支撑万级分支风网实时分析

通风网络解算是所有上层分析功能的基础。系统核心解算引擎具备以下技术特征：

高并发处理能力：支持30000条以上分支复杂风网的快速解算，3000条分支规模风网单次解算时间小于2秒，基本实现实时解算，满足动态仿真与在线分析需求。

双模式解算机制：支持自然分风解算与强制分风解算，可对任意指定分支固定风量或固定风压，实现风流按需分配与多目标约束下的网络求解。

模型校准与精度保障：内置基于实测通风阻力数据的模型平差校准功能，通过风阻参数反演与迭代修正，确保模型输出与实测数据的偏差控制在合理范围内。精度验证标准为：模拟风门开关状态变化时，关联位置实测风量与解算风量误差小于5%。

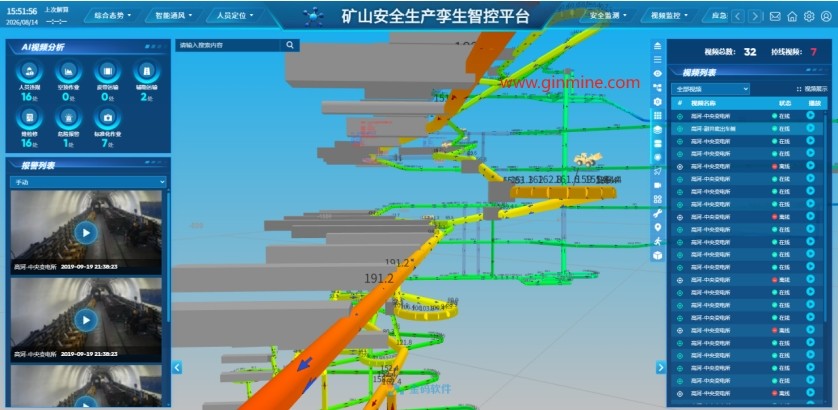

2. 真三维可视化建模：构建1:1通风系统数字孪生体

系统采用真三维图形技术构建矿井通风系统数字模型，建模与展现能力包括：

多源数据兼容建模：兼容AutoCAD与国产CAD基础图形，可直接导入巷道中心线数据自动生成基础通风网络拓扑图，大幅降低建模门槛。建立的三维立体图形支持直接输出为CAD文件，实现设计数据双向流通。

风流状态可视化：在三维场景中以动态箭头与颜色图例实时呈现风流方向、风速、风压、节点压能等参数，支持按巷道类别（如进风/回风）设置颜色标识，使通风系统薄弱环节与优化方向一目了然。

关键路径自动分析：一键自动搜索并高亮显示矿井主要通风路径，直观展现进风段、用风段、回风段的三区阻力分布及百米阻力曲线，为系统降阻优化提供直接依据。

3. 专业算法库与规范工具：贴合国内矿山技术标准

系统内置符合《煤矿安全规程》、《金属非金属矿山安全规程》及《矿井通风设计规范》的专业计算工具与数据库：

需风量自动计算：提供符合国内规范的需风量计算工具，可自动核算全矿井总需风量，亦可单独计算采掘工作面、硐室、备采面等各用风点需风量，支持按温度、人数、瓦斯涌出量、炸药用量等多因素进行核算。

多类型基础参数数据库：集成常用支护方式摩擦阻力系数数据库、常见巷道围岩热物理参数数据库、常用风机特性曲线数据库，为建模赋值提供标准化参考，减少人为取值偏差。

4. 动态仿真与灾害模拟：从事后分析转向事前预演

系统将通风网络解算与动态仿真相结合，支持以下高级分析功能：

通风系统变更预模拟：可模拟巷道贯通、延伸、新掘、废弃以及断面或长度变化后全矿井风量重新分配与风机工况点变化，为通风系统调整方案的可行性提供定量判断。

污染物扩散动态分析：可对井下爆破排烟、粉尘扬起、瓦斯涌出等过程进行动态扩散模拟，定量显示各巷道污染物浓度峰值及到达时间，辅助判定污染源位置与影响范围。

矿井火灾非稳态模拟：内置成熟的矿井火灾模拟算法，支持对不同类型火源进行建模，模拟火灾发展不同阶段对风网风流方向、风量分配及风机工况的影响，对比火灾前后关键参数变化，为制定防灭火预案与应急调风策略提供科学依据。

最快路径与避灾路径分析：基于三维拓扑模型，可快速计算任意两点间距离最短路径与风流最快路径，结合灾害模拟结果，动态规划紧急情况下的最优撤退路线。

5. 实时数据融合与智能控风：打通感知-分析-控制链路

系统具备与现场监控系统深度集成的能力，为智能通风提供平台支撑：

多源实时数据接入：支持通过OPC、Modbus、SQL数据库、CSV文件等多种标准通讯协议，接入安全监测系统、主扇/局扇控制系统、风门风窗控制系统、人员定位系统、视频监控系统等第三方数据，将实时传感器数据（风量、风压、气体浓度、温度、湿度等）映射至三维模型对应位置。

动态解算与实时预警：基于主扇实时风量自动解算全矿井实时风量分布；基于有限测点的有害气体（如CO、CH₄等）实时浓度，解算全矿井气体浓度分布场。当模拟或实时数据超出规程或用户设定的阈值时，系统自动报警并统计超限信息。

多目标动态调风优化：基于多个用风点的目标需风量，系统通过多目标动态规划算法，自动计算全矿井可调通风设施（风门、风窗、变频风机等）的目标工作状态参数（开度、频率等），支持与在线监控设施联动，实现按需供风的闭环控制。

风机变频调速批量分析：支持批量计算不同频率下风机工况参数、全风网风量分布及通风总功耗，辅助确定合理运行频率，实现安全与节能的平衡。

跨系统安全风险融合预警：实现基于流体分析的跨系统安全风险融合预警与动态避灾路劲规划。

6. 方案对比与协同管理：提升团队决策效率

多方案对比分析：可在同一模型上设置多种通风局部设计方案进行假设性建模，系统自动对各方案解算结果进行对比，帮助快速验证并确定较优方案。

数据库协同管理：采用数据库方式统一管理工程数据，支持多人协同编辑与管理矿井通风数据，并确保数据同步一致。

一键成果输出：支持一键生成通风系统网络图并导出为CAD文件，自动生成通风数据统计报表与主要通风路径设计报告，简化技术文档编制流程。

四、技术成熟度与应用价值

GinVent系统技术自主可控，已获得相关软件著作权登记证书。系统经过超过200家矿山、设计院及高校客户的工程应用验证，在提高通风系统管理透明度、优化通风能耗、提升灾害应急响应能力等方面取得了显著的应用成效。

系统的应用价值具体体现在三个层面：

技术管理层：为通风技术人员提供了从数据建模、网络解算到方案仿真的全链条工具，使通风系统管理从定性分析上升为定量决策。

生产安全层：通过灾害预演与实时预警功能，将通风安全隐患的发现节点从“事故发生前”进一步提前至“方案设计时”。

系统发展层：标准化的数据接口与定制开发能力，使系统能够随矿山智能化建设的推进不断扩展融合范围，避免重复投资。

五、服务与支持

金码软件提供从系统安装调试、三维建模、操作培训到定期巡检的全流程服务。公司承诺技术问题2小时内响应，需要现场解决的问题24小时内到达现场。

矿井通风管理正从经验驱动走向数据驱动。GinVent系统为您提供一套经过实践检验的专业工具，帮助您在复杂多变的通风系统中，看得更清、算得更准、控得更优。欢迎来电咨询，获取针对您矿山的详细技术方案。

六、多层级版本支持
